在当今高速发展的5G通信、数据中心服务器、高速计算设备及毫米波雷达等前沿领域，铜制连接器、端子、集成电路引线框架以及高频PCB板的信号传输线，承担着信息时代“神经网络”的关键职能。这些元器件的性能瓶颈已不仅在于材料本身的导电性，其表面的微观质量已成为决定信号传输效率、系统稳定性及设备可靠性的核心因素。

信号在导体中传输时，随着频率跃升至GHz甚至更高频段，电流会因“趋肤效应”而越来越集中于导体表面极薄的一层内传输。这意味着，导体表面的微观形貌——每一个划痕、凹坑或污染物——都直接暴露在信号传输的主通道上，成为信号衰减、反射和畸变的根源。

行业长期以来深陷于一个两难的技术困境。传统的机械抛光（如布轮、研磨）虽能获得宏观上的镜面光泽，但其物理研磨过程不可避免地在铜材表面留下一层深达数微米的塑性变形层，并布满方向性的微观划痕。这些划痕不仅破坏了晶格的完整性，导致局部电阻率升高，更重要的是，它们在微观上构成了无数个不连续的界面。

当高频电磁波沿表面传播时，会在这些不连续处发生散射和反射，显著增加信号的插入损耗（Insertion Loss）和回波损耗（Return Loss），直接影响通信质量和数据吞吐率。

另一方面，早期的化学抛光技术虽能实现化学整平，避免机械损伤，但多以强氧化性酸（如硝酸、铬酸）为基础。这类配方反应剧烈，控制窗口窄，极易导致铜材“过腐蚀”，表面形成微观麻点，同样恶化表面粗糙度。更棘手的是，强酸体系会引入大量氯离子、硫酸根离子等活性残留。在设备长期工作产生的温升和电场作用下，这些离子会发生电化学迁移，在相邻导体间形成导电细丝（CAF），引发短路失效，这是电子产品，尤其是高密度互连（HDI）板可靠性的一大杀手。

面对上述双重挑战，新一代解决方案从材料化学和电化学的底层原理出发，进行了系统性革新。其核心技术在于采用了一套以特定有机酸为主体的复合配方体系，摒弃了强氧化性路线。该体系通过精确调控氧化还原电位，实现了一种温和、可控的“电化学微蚀”过程。它不是粗暴地溶解铜，而是优先攻击并溶解铜材表面的微观凸起、氧化层和加工变形层，而对基体晶格结构完整、化学活性较低的凹陷区域作用缓和。

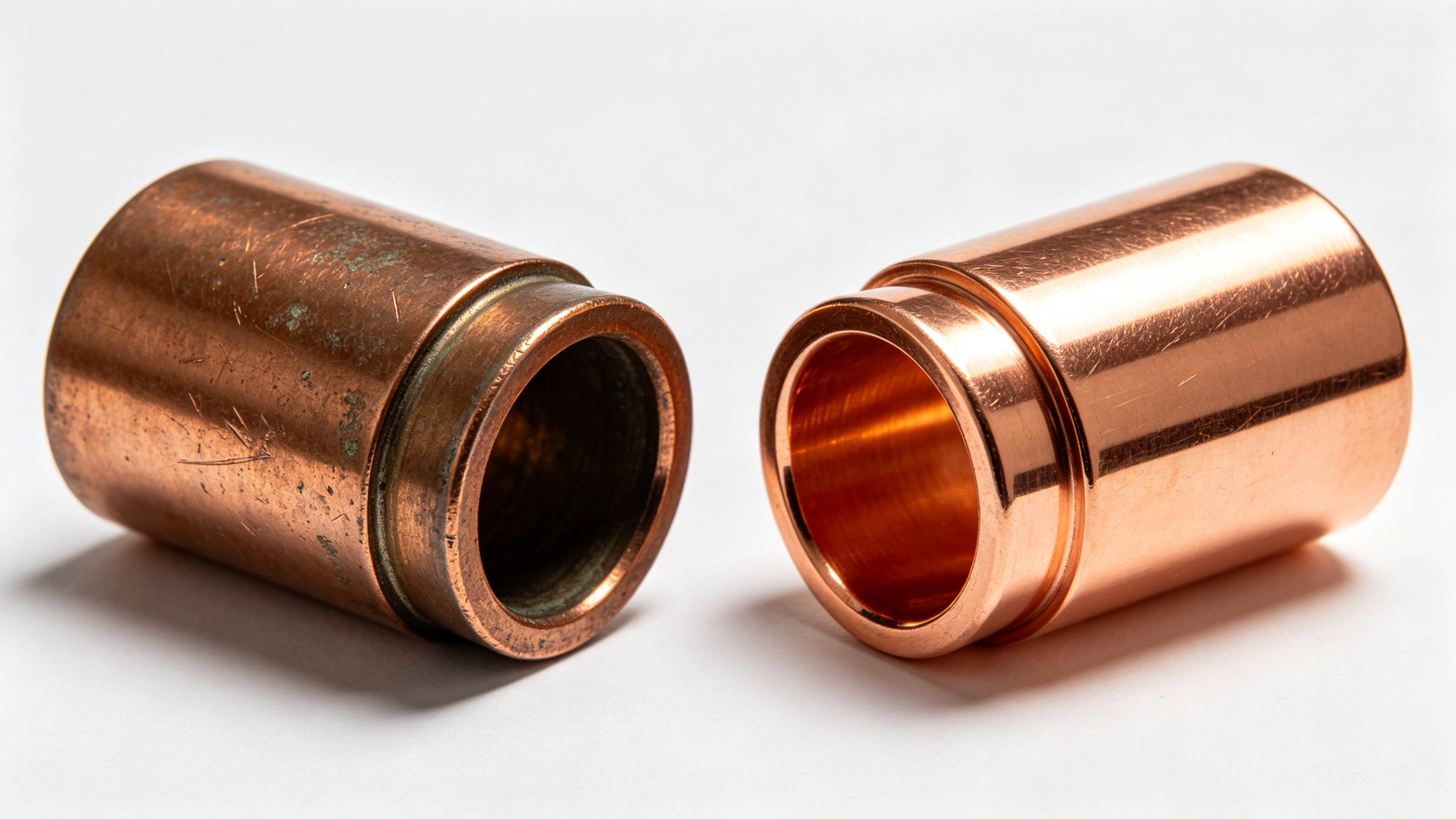

这种“自平整”机制，如同分子级的精雕细琢，能够在保持铜材本体优异导电性的同时，将表面粗糙度（Ra值）从传统工艺的0.2μm以上，稳定地降低至0.05μm以内，甚至达到0.02μm的镜面级水准。

然而，平整仅是基础，洁净才是保障长效可靠的关键。该技术另一大突破是集成了一套高效的“螯合-封锁”系统。在抛光过程中，配方中的特殊螯合剂能像“分子钳”一样，实时、主动地捕捉从铜表面溶解下来的游离铜离子（Cu²⁺），形成结构稳定、水溶性极佳的络合物，从而有效抑制了铜离子在表面的再沉积和后续的电化学迁移风险。

经此工艺处理后的铜件，其表面离子污染度（以NaCl当量计）可降至0.1μg/cm²以下，满足汽车电子行业最严苛的清洁度等级（如美国汽车电子委员会AEC的Grade 0标准）要求，为高频、高可靠性应用场景提供了根本保障。
