在湖北恩施，有一家专注于铜材工艺品制作的企业，其出品的工艺品凭借精湛的工艺和独特的设计，在市场上颇受青睐。然而，近期企业在生产过程中遭遇了一个棘手的难题，这让企业负责人愁眉不展。

该企业生产的铜材工艺品采用了高温注塑工艺，这一工艺虽然能够实现独特的造型，但也带来了一个严重的副作用——铜材表面产生了大量氧化物。这些氧化物不仅影响了产品的外观美观度，还降低了产品的品质，导致次品率上升，给企业造成了不小的经济损失。更为麻烦的是，这些铜材工艺品大多是镂空设计，结构复杂。企业负责人担心，若使用化学药水进行清洗，药水会进入镂空部分，难以完全清除，并且可能对铜材本身产生腐蚀，进一步损坏产品。

在四处寻求解决方案无果后，企业负责人偶然了解到了美贝仕公司。美贝仕在金属表面处理领域颇具声誉，尤其在铜材处理方面拥有丰富的经验和先进的技术。抱着试一试的心态，企业负责人联系了美贝仕公司的技术团队。

美贝仕的技术人员在详细了解了企业的问题和需求后，迅速展开了研究。他们深知此次任务的挑战性，既要有效去除铜材表面的氧化物，又要确保药水不会对镂空结构造成残留和腐蚀。经过深入分析和多次实验，美贝仕技术团队为该企业量身定制了一套专属的铜材抛光液解决方案。

美贝仕提供的铜材抛光液，是基于先进的双氧水环保利用技术研发的高光环保复合剂。其具有独特的配方，能够在温和的条件下与铜材表面的氧化物发生反应，将其快速清除，同时不会对铜材基体造成任何损伤。针对工艺品镂空的特点，技术人员特别强调了操作流程和注意事项。

在实际操作中，企业首先将铜材工艺品放入按特定比例（根据铜材种类，如等黄铜1比2兑水，紫铜1比3兑水）稀释好的抛光液中，溶液温度控制在40 - 50℃，这一温度范围既能保证抛光液的活性，又能确保其稳定性。由于工艺品结构复杂，为了让抛光液充分作用于每一处表面，操作人员需要轻轻晃动盛放工艺品的容器，使抛光液能够均匀地接触到氧化物。经过1 - 3分钟的浸泡，铜材表面原本的氧化物被去除，形成一层棕色透亮的氧化膜，这是抛光过程中的正常现象，也是后续获得光亮表面的关键步骤。

接着，将工艺品从抛光液中取出，用清水进行充分冲洗，确保表面残留的抛光液被完全清除。此时，工艺品表面的棕色氧化膜需要进一步处理。美贝仕建议使用专门的退膜液，将工艺品放入退膜液中浸泡8 - 15秒，棕色氧化膜迅速溶解，工艺品表面瞬间呈现出光亮如新的效果。退膜完成后，再次用清水冲洗，保证工艺品表面无任何残留。

为了防止铜材在后续使用过程中再次氧化，美贝仕还提供了配套的钝化处理方案。将经过抛光和退膜处理的工艺品放入铜材钝化液中，常温浸泡5分钟以上，在铜材表面形成一层致密的钝化膜，这层钝化膜能够有效隔绝空气和水分，大大提高铜材的抗氧化能力。最后，经过清水冲洗和烘干，工艺品即可进行包装。

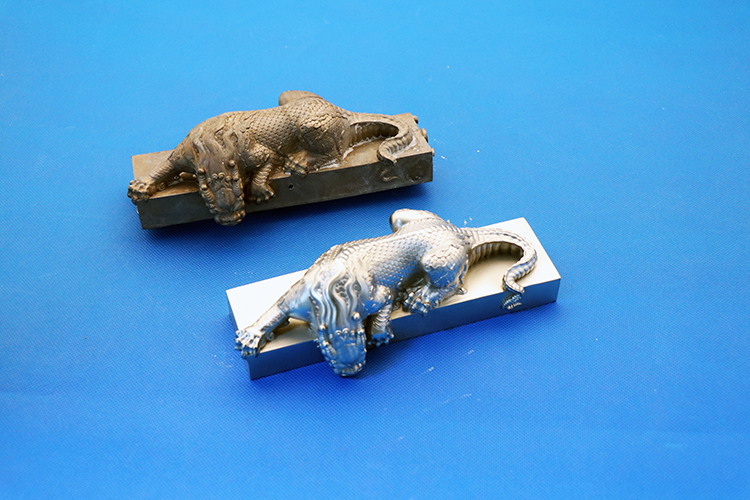

在美贝仕技术人员的现场指导下，该企业按照这套方案进行了试生产。结果令人惊喜，原本布满氧化物的铜材工艺品经过处理后，表面光亮如镜，完全恢复了铜材原有的光泽，而且镂空部分没有任何药水残留，铜材也未受到丝毫腐蚀。企业负责人对这一结果赞不绝口，困扰企业许久的难题终于得到了圆满解决。

此次合作不仅帮助恩施这家企业解决了生产中的实际问题，提高了产品质量和生产效率，还为双方未来的长期合作奠定了坚实基础。美贝仕凭借专业的技术和优质的产品，再次证明了其在金属表面处理领域的领先地位，为更多企业在面临类似难题时提供了可借鉴的成功案例。欢迎来电垂询15817781550。
